> Fiber Optic PON PLC Splitters

Divisores Ópticos Pasivos

Pérdida de inserción:≤10.4dB
Pérdida de retorno: ≥55dB
Temperatura de trabajo: -40 ℃ ~ + 85 ℃
Longitud de onda: 1260nm ~ 1650nm

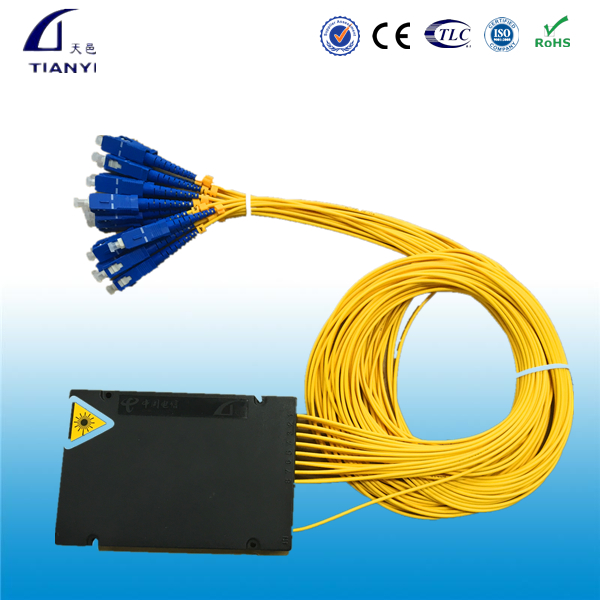

Product description: Divisor de divisor-PON sin fibra óptica 1X8 PLC con conector SC / APC, en mini tubo de acero inoxidable sin bloque fabricado por China 3 divisor de PLC de fibra óptica fábrica y proveedor, que se util
Inquiry

Product introduction

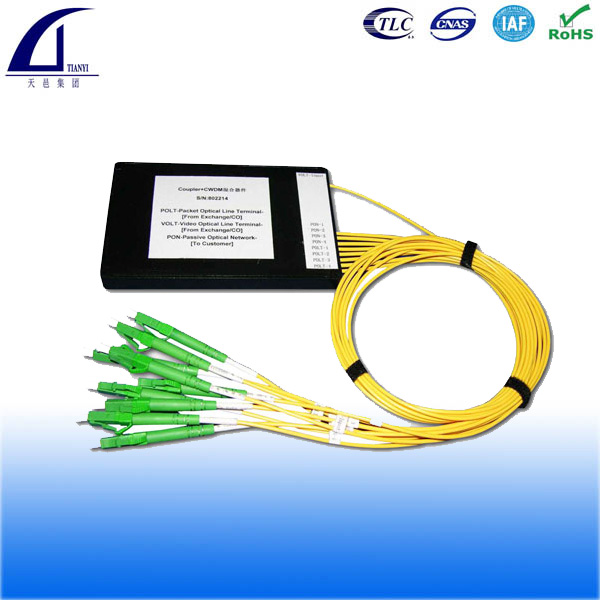

1xN 2xN Divisores Opticos Pasivos-Divisores y Repartidores PON Opticos Splitters

Los Acopladores Divisores ópticos permiten la posibilidad de utilizar diferentes diseños para compartición de señales ópticas, permite al proveedor de servicios configurar su red de la forma más efectiva posible.
Con una rama de entrada y 2, 4, 8, 16, 32 o 64 ramas de salida, y con pérdidas de inserción aproximadamente iguales en todas las ramas de salida
La fibra óptica es optimizada frente a curvaturas de acuerdo a la recomendación ITU-T G.657-A1 y G.657-A2. Suministrados con conectores según necesidad de montaje y con pulido angular convexo y altas pérdidas de retorno (FC/APC, SC/APC), como de pulido convexo (FC/PC, SC/PC).
Las fibras de cada rama pueden montarse con fibra de 250 µm, con protección ajustada a 900 µm o cable monofibra de 2 mm, 2,4mm y 3mm.

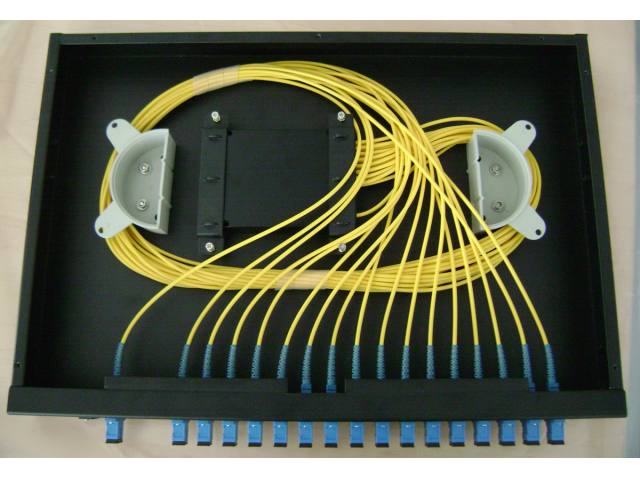

También posibilidad de suministro como módulo preconectorizado con conectores a elegir.

Características:

· Tecnología por fusión

· Alta fiabilidad

· Bajas pérdidas de inserción

· Excelente comportamiento hasta a 85% HR 85ªC durante 1500 horas ( S/Telcordia GR-1221-CORE)

· Diversidad de presentación de rabillos

· Excelente relación precio/calidad

· Ejecución en series reducidas

Aplicaciones:

· Redes de comunicación y telecomunicaciones

· FTTx, PON, CATV, FTTC (Fiber to the Curb), FTTH (Fiber to the home).

· Sistemas LAN, WAN

· Monitorización de sistemas

Algunas configuraciones de acopladores divisores disponibles para banda estrecha (±10 nm) y para banda ancha (±40 nm): 1×2, 1×3, 1×4, 1×6, 1×8, 1×16, 2×2, 2×4, 2×8, 2×16. Disponibles para una ventana y para doble ventana.

Specifications(1×N Splitters):

Parameter		Unit	Value
Product Type			1×2	1×4	1×8	1×16	1×32	1×64
*Size(mm) LWH*			6074			60124	80206	100406
Operating Wavelength		nm	1260~1650
Insertion Loss	Typ.	dB	4.1	7.4	10.5	13.8	17.1	20.5
	Max.		4.4	7.7	11.0	14.2	17.5	21.0
Uniformity (Max.)		dB	0.5	0.8	0.8	1.0	1.5	2.0
PDL(Max.)		dB	0.3					0.5
Directivity (Min.)		dB	55
TDL(Max.)		dB	0.5
Return Loss		dB	≥55(APC type connectors) / 50(UPC type connectors)
Pigtail Diameter		mm	0.9
Pigtail Length		M	Custom length
Connector			FC/UPC,SC/UPC,LC/UPC, FC/APC,SC/APC,LC/APC or customized

Note: All the data above does not include connectors.

UPC Connectors: IL add 0.2 dB, APC Connectors: IL add 0.3 dB.

Specifications(2×N Splitters):

Parameter		Unit	Value
Product Type			2×2	2×4	2×8	2×16	2×32	2×64
*Size(mm) LWH*			60124			80206		100406
Operating Wavelength		nm	1260~1650
Insertion Loss	Typ.	dB	4.4	7.7	10.8	14.1	17.4	20.8
	Max.		4.7	8.0	11.3	14.4	17.8	21.3
Uniformity (Max.)		dB	0.5	0.8	0.8	1.0	1.5	2.0
PDL(Max.)		dB	0.3					0.5
Directivity (Min.)		dB	55
TDL(Max.)		dB	0.5
Return Loss		dB	≥55(APC type connectors) / 50(UPC type connectors)
Pigtail Diameter		mm	0.9
Pigtail Length		M	Custom length
Connector			FC/UPC,SC/UPC,LC/UPC, FC/APC,SC/APC,LC/APC or customized
