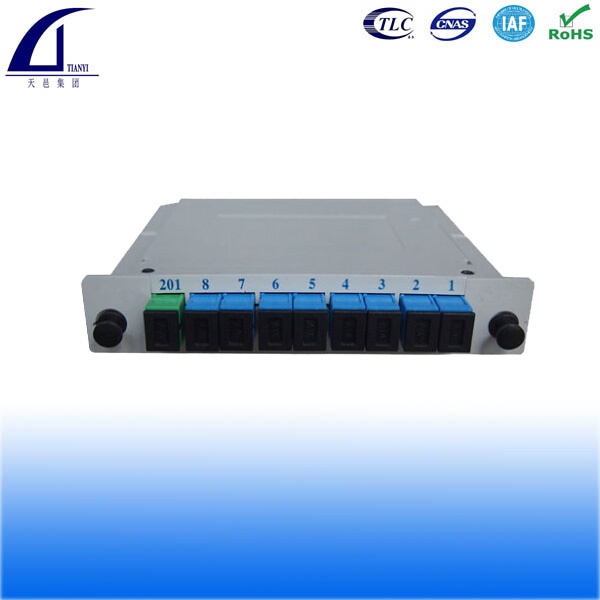

Splitter Óptico PLC 1x8
- Perda de inserção: ≤10.4dB
- Perda de retorno: ≥55dB
- Temperatura de trabalho: -40 ℃ ~ + 85 ℃
- Comprimento de onda: 1260nm ~ 1650nm
- Product description: PON Splitter Optico PLC 1x8 G657A Conectorizado SC/UPC 1M em mini tubo fabricado pela China TOP 3 Fibra Óptica divisor PLC fábrica & fornecedor, que é usado para a aplicação FTTH & FTTX.
Product introduction
PON Splitter Optico PLC 1x8 G657A Conectorizado SC/UPC 1M
Descrição
PON Splitter Optico PLC 1x8 G657A Conectorizado SC/UPC 1M
Características:
• Baixa perda de inserção
• Uniformidade excelente
• Tamanho compacto
• Suporta múltiplos comprimentos de ondas
• Baixo PDL
Aplicações:
• FTTH/FTTX
• Redes óticas passivas
• Redes de área local
• CATV / IPTV
• A/D rede óptica passiva
Especificação:
• Tipo de fibra óptica: G.657 A1
• Modelo de fibra óptica: Monomodo
Peso: 73g
Medidas da embalagem (cm):
• Largura: 27,5
• Altura: 20
• Comprimento: 3
Conteúdo:
• 1 unidade - Splitter Óptico PLC 1x8 Conectorizado SC/APC OT-8303-APW
Specifications(1×N Splitters):
Parameter |
Unit |
Value |
||||||
Product Type |
|
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Size(mm) L*W*H |
|
60*7*4 |
60*12*4 |
80*20*6 |
100*40*6 |
|||
Operating Wavelength |
nm |
1260~1650 |
||||||
Insertion Loss |
Typ. |
dB |
4.1 |
7.4 |
10.5 |
13.8 |
17.1 |
20.5 |
Max. |
4.4 |
7.7 |
11.0 |
14.2 |
17.5 |
21.0 |
||
Uniformity (Max.) |
dB |
0.5 |
0.8 |
0.8 |
1.0 |
1.5 |
2.0 |
|
PDL(Max.) |
dB |
0.3 |
0.5 |
|||||
Directivity (Min.) |
dB |
55 |
||||||
TDL(Max.) |
dB |
0.5 |
||||||
Return Loss |
dB |
≥55(APC type connectors) / 50(UPC type connectors) |
||||||
Pigtail Diameter |
mm |
0.9 |
||||||
Pigtail Length |
M |
Custom length |
||||||
Connector |
|
FC/UPC,SC/UPC,LC/UPC, FC/APC,SC/APC,LC/APC or customized |
Note: All the data above does not include connectors.
UPC Connectors: IL add 0.2 dB, APC Connectors: IL add 0.3 dB.
Specifications(2×N Splitters):
Parameter |
Unit |
Value |
||||||
Product Type |
|
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Size(mm) L*W*H |
|
60*12*4 |
80*20*6 |
100*40*6 |
||||
Operating Wavelength |
nm |
1260~1650 |
||||||
Insertion Loss |
Typ. |
dB |
4.4 |
7.7 |
10.8 |
14.1 |
17.4 |
20.8 |
Max. |
4.7 |
8.0 |
11.3 |
14.4 |
17.8 |
21.3 |
||
Uniformity (Max.) |
dB |
0.5 |
0.8 |
0.8 |
1.0 |
1.5 |
2.0 |
|
PDL(Max.) |
dB |
0.3 |
0.5 |
|||||
Directivity (Min.) |
dB |
55 |
||||||
TDL(Max.) |
dB |
0.5 |
||||||
Return Loss |
dB |
≥55(APC type connectors) / 50(UPC type connectors) |
||||||
Pigtail Diameter |
mm |
0.9 |
||||||
Pigtail Length |
M |
Custom length |
||||||
Connector |
|
FC/UPC,SC/UPC,LC/UPC, FC/APC,SC/APC,LC/APC or customized |
Note: All the data above does not include connectors.
UPC Connectors: IL add 0.2 dB, APC Connectors: IL add 0.3 dB.
Environmental Conditions:
Operating Temperature |
℃ |
-40~+85 |
Storage Temperature |
℃ |
-40~+85 |
Operating Humidity |
%RH |
≤93 |
Storage Humidity |
%RH |
≤93 |
Technical Drawing:
