Caixa de Emenda Óptica Horizontal

Caixa de Emenda Óptica Horizontal 12 a 96Fibras ABS IP68 Ingress Protection. Caixa de Emenda Óptica (12 a 96 fibras). Pode ser utilizada em emendas aéreas ou subterrâneas, com proteção total das emendas ópticas (pressurizadas).

Descrição do Produto:
O invólucro de junta de fibra ótica ao ar livre GP03J é um tipo de invólucro de junção de cabos de fibra óptica capaz de proteger os pontos de junção do cabo de fibra ótica do ambiente, especialmente da permeação de água. Também é chamado de invólucro articulado de fibra ótica in-lin, que pode ser usado para aplicações subterrâneas, aéreas, prediais e enterradas diretamente. O invólucro da junta de fibra óptica é composto por um molde de cobre e tampa em material ABS.
Vantagens:
Apropriado para antena, duto de cabo, enterrado direto, pedestal e aplicações bem
Fácil instalação sem necessidade de ferramenta especial
Re-introduzível sem necessidade de kit de reentrada
Alta resistência à compressão
Resistente a produtos químicos
Adequado para fibras de fita e não-fita
Vedação de junta confiável

Parâmetros técnicos principais
· Temperaturas ambientais aplicáveis: -10 ℃ ~ + 70 ℃
· Pressão de ar: 70 ~ 106Kpa
· Força de pull-out≥1000N, força compressiva ao escudo≥2000N, impacto: 16N.m
· Força de flexão para cabo de fibra: 150N (± 45 °), força de torção para cabo de fibra: 30N.m (± 90 °)
· Estanqueidade: sem queda de pressão dentro do invólucro pressurizado a 60kpa a 70 ℃ por 100 horas
· Resistência de isolamento≥2 × 104MΩ, resistência a 1.5KV / min sem quebrar
· Expectativa de vida: 25 anos

Remarks:
the ribbon fiber cable has 12 cores each ribbon. If the user use 8 cores, 6 cores and 4 cores ribbon cable, the nos. of ribbon cables can be added on the condition that installation can be managed easily.

The dimensions of the closures

GP03J-12/24/36/48/60/72    L×W×H=436×190×114
GP03J-96                  L×W×H=440×190×80

Components of closure:

1. closure body    2. fiber organizer cassette    3. scuff cloth   4. supporting frame

5. aerial buckle    6. cable fixing frame     7. cleaning tissue  8. self-adhibiting insulative tape 9. grounding facility   10. hole plug      11. shield continuity wire

12. fixing pole for strengthened core     13. naked fiber protection tube

14. clamping board for optic fiber cable   15. fixing socket bracket   16. insulative tape

17. self-adhibiting insulative glue belt     18. insulative cushion

19. optic fiber cable supporting ring       20. tie-wrap   21. fiber melting protection tube

22. Fiber-optic cable steel core connection string         23. six angles spanner.

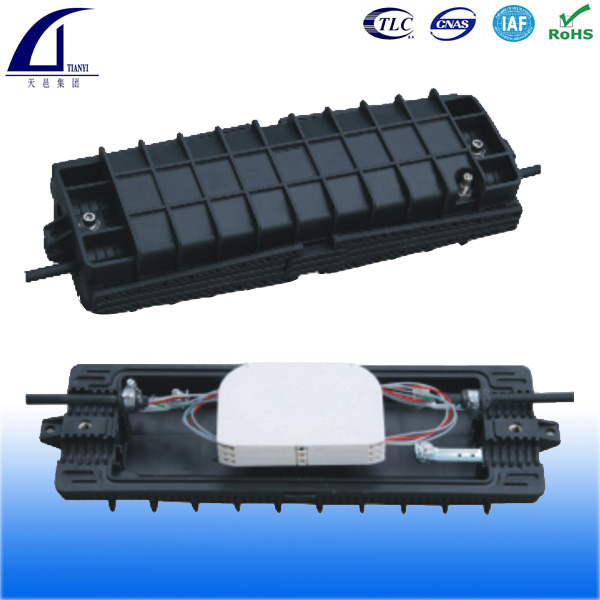

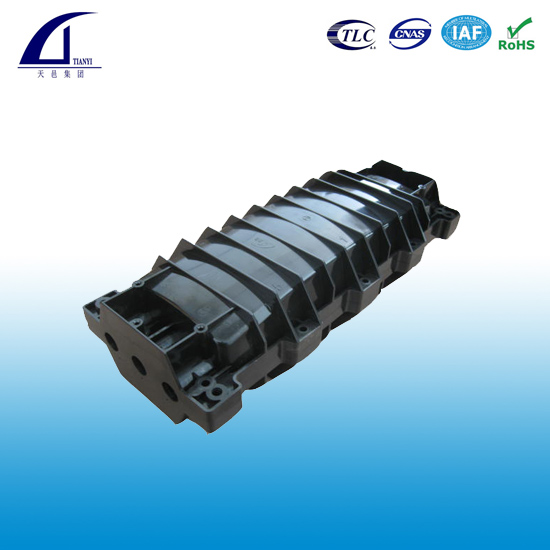

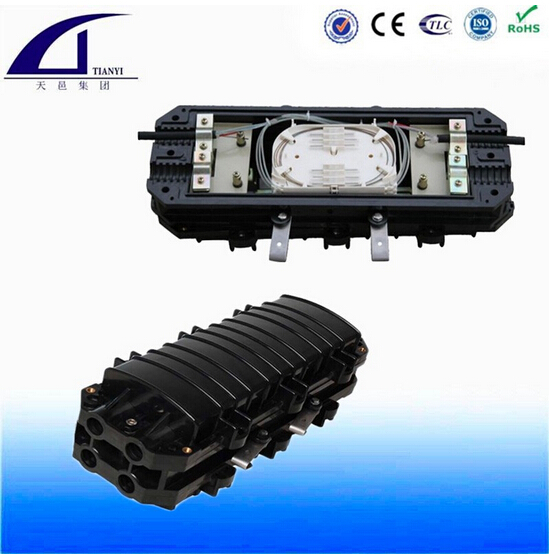

Opticlal fiber joint enclosure photo:
